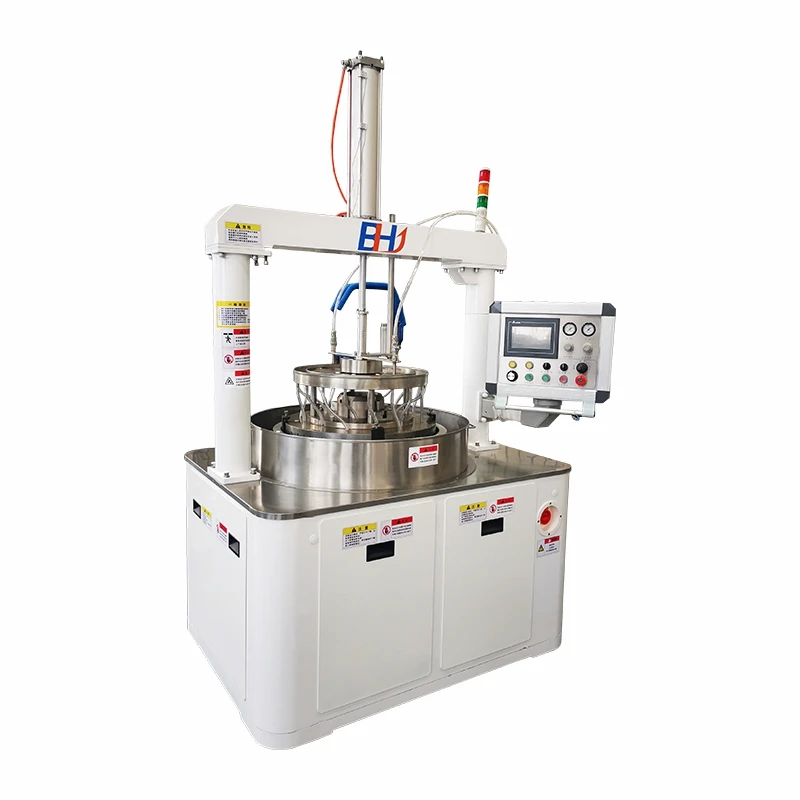

Uppgradera dubbel - sidoleringsmaskin
Uppgraderingen Double - Sidopoleringsmaskin levererar hög - Precision Double - Sidopolering för metaller, kiselskivor, optiskt glas, keramiska plattor, kvartskristaller, halvledare och andra hårda/spritmaterial. Denna mångsidiga uppgradering av dubbel - sidopoleringsmaskin utmärker sig vid bearbetning av olika materialtyper med exceptionell planhet och ytkvalitet.
Funktion
Ansökan
Uppgraderingen Double - Sidopoleringsmaskin levererar hög - Precision Double - Sidopolering för metaller, kiselskivor, optiskt glas, keramiska plattor, kvartskristaller, halvledare och andra hårda/spritmaterial. Denna mångsidiga uppgradering av dubbel - sidopoleringsmaskin utmärker sig vid bearbetning av olika materialtyper med exceptionell planhet och ytkvalitet.
9bfdouble - sidled poleringsmaskin
|
Modellnummer |
9BF-1M5P |
9BF-2M5P |
9BF-3M5P |
9BF-4M5P |
9BF-3M11P |
||
|
Övre och nedre plattdimensioner |
Slipning (mm) |
ø 640×ø235×t30 |
Övre plattan: Ø 652 × Ø 418 × T50 |
||||
|
Nedre plattan: Ø 652 × Ø 418 × T40 |
|||||||
|
Polering (mm) |
Övre platta Ø 656 × Ø 414 × T50 |
||||||
|
Nedre plattan: Ø 656 × Ø 414 × T40 |
|||||||
|
Kryssningshjul Parameter |
modul |
Dp =12/ m =2 |
Dp =12/m =2 |
||||
|
Tändernummer |
108/114 |
66/70 |
|||||
|
Antal |
5个 |
11个 |
|||||
|
Bearbetningsområde |
Maximal bearbetningsstorlek |
Ø 180mm |
Ø 105mm |
||||
|
Minsta bearbetningstjocklek |
0,01 mm |
||||||
|
Precisionsindex |
Planhet i övre och nedre plattor |
Mindre än eller lika med 0,015 mm |
|||||
|
Ledre plattans sluthopp |
Mindre än eller lika med 0,015 mm |
||||||
|
Utrustningsstorlek (l * w * h) |
1400mm × 1050mm × 2420mm |
||||||
|
Enhetsvikt |
2000 kg |
2200 kg |
2500 kg |
2800 kg |
2800 kg |
||
13BF Double - sidled poleringsmaskin
|
Modellnummer |
13bf-3m6p |
13BF-3M9P |
13bf-4m6p |
13BF-4M9P |
||
|
Övre och nedre plattdimensioner |
Slipning (mm) |
ø 950×ø390×t50 |
ø 952 ×ø 555× t50 |
ø950×ø390×t50 |
ø952×ø555×t50 |
|
|
Polering (mm) |
ø 960×ø 380×t50 |
ø 960 ×ø 547× t50 |
ø960×ø380×t50 |
ø960×ø547×t50 |
||
|
Kryssningshjul Parameter |
modul |
Dp12 |
Dp12/ m =2 |
Dp12 |
Dp12/ m =2 |
|
|
Tändernummer |
147 |
108/114 |
147 |
108/114 |
||
|
Antal |
6个 |
9个 |
6个 |
9个 |
||
|
Bearbetningsområde |
Maximal bearbetningsstorlek |
Ø 240mm |
Ø 180mm |
Ø 240mm |
Ø 180mm |
|
|
Minsta bearbetningstjocklek |
0,15 mm |
|||||
|
Precisionsindex |
Planhet i övre och nedre plattor |
Mindre än eller lika med 0,015 mm |
||||
|
Ledre plattans sluthopp |
Mindre än eller lika med 0,015 mm |
|||||
|
Utrustningsstorlek (l * w * h) |
1650mm*1300mm*2500mm |
|||||
|
Enhetsvikt |
3800 kg |
3600 kg |
4000 kg |
3800 kg |
||
16BF Double - sidled poleringsmaskin
|
Modellnummer |
16bf-4m5p |
|
| Övre och nedre plattdimensioner | Slipning (mm) | ø1128×ø396×t50 |
| Polering (mm) | ø1157×ø367×t50 | |
|
Kryssningshjul Parameter |
modul |
Dp12 |
|
Tändernummer |
200 |
|
|
Antal |
5个 |
|
|
Bearbetningsområde |
Maximal bearbetningsstorlek |
Ø 350mm |
|
Minsta bearbetningstjocklek |
0,2 mm |
|
|
Precisionsindex |
Planhet i övre och nedre plattor |
Mindre än eller lika med 0,015 mm |
|
Ledre plattans sluthopp |
Mindre än eller lika med 0,03 mm |
|
|
Utrustningsstorlek (l * w * h) |
1520mm*2260mm*3150mm |
|
|
Enhetsvikt |
6500 kg |
|
22BF Double - sidled poleringsmaskin
|
Modellnummer |
22bf-4m5p |
|
|
Övre och nedre plattdimensioner
|
Slipning (mm) |
ø1462×ø494×50 |
|
Polering (mm) |
ø1486×ø470×50 |
|
|
Kryssningshjul Parameter |
modul |
M=3 |
|
Tändernummer |
184 |
|
|
Antal |
5个 |
|
|
Bearbetningsområde |
Maximal bearbetningsstorlek |
Ø 470mm |
|
Minsta bearbetningstjocklek |
0,3 mm |
|
|
Precisionsindex |
Planhet i övre och nedre plattor |
Mindre än eller lika med 0,02 mm |
|
Ledre plattans sluthopp |
Mindre än eller lika med 0,03 mm |
|
|
Utrustningsstorlek (l * w * h) |
2020mm*2570mm*3150mm |
|
|
Enhetsvikt |
10000 kg |
|
32BF Double - Sided Polishing Machine
|
Modellnummer |
32BF - 4m5p-g |
|
|
Övre och nedre plattdimensioner |
Slipning (mm) |
ø2155×ø745×80 |
|
Polering (mm) |
ø2200×ø700×80 |
|
|
Kryssningshjul Parameter |
modul |
M=5 |
|
Tändernummer |
162 |
|
|
Antal |
5个 |
|
|
Bearbetningsområde |
Maximal bearbetningsstorlek |
Ø 700mm |
|
Minsta bearbetningstjocklek |
0,5 mm |
|
|
Precisionsindex |
Planhet i övre och nedre plattor |
Mindre än eller lika med 0,02 mm |
|
Ledre plattans sluthopp |
Mindre än eller lika med 0,03 mm |
|
|
Utrustningsstorlek (l * w * h) |
3700mm*3000mm*3900mm |
|
|
Enhetsvikt |
28000 kg |
|
72b dubbel - sidor
|
Modellnummer |
72BF-3M4P |
|
|
Övre och nedre plattdimensioner (mm) |
Ø 4500mm × Ø 1020mm × 190mm |
|
|
Kryssningshjul Parameter |
Parameter |
Pitch Circle Diameter1840mm |
|
Antal |
4 -delar |
|
|
Bearbetningsområde |
Maximal bearbetningsstorlek |
850mm × 1400mm |
|
Utrustningsstorlek (l * w * h) |
7725mm × 5300mm × 5870mm |
|
|
Enhetsvikt |
153000 kg |
|
